RCB-Fehlerstrom-Schutzschalter mit Überstromschutz
RCB-Fehlerstrom-Schutzschalter mit Überstromschutz

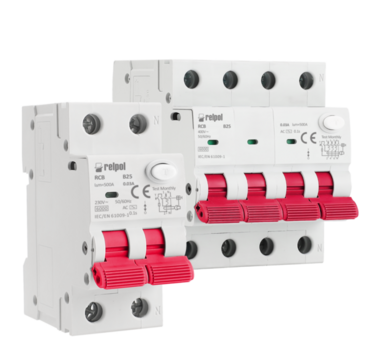

Das Produktsortiment von Relpol umfasst jetzt auch RCB-Fehlerstrom-Schutzschalter mit Überstromschutz, die zwei Schutzfunktionen in einem einzigen Gerät vereinen.
Neben dem Schutz vor Fehlerströmen schützen sie den Stromkreis auch vor Überlast und Kurzschluss. Dadurch kann ein einziges Gerät Funktionen übernehmen, für die in vielen Installationen sonst ein separater Fehlerstrom-Schutzschalter und ein Überstromschutzgerät erforderlich wären.
Zwei Schutzfunktionen in einem Gerät
Der RCB überwacht den Fehlerstrom und schaltet den geschützten Stromkreis ab, wenn der zulässige Wert überschritten wird.
Gleichzeitig reagiert der Überstromschutz auf zu hohe Ströme, die durch Überlast oder Kurzschluss verursacht werden. Diese Lösung reduziert die Anzahl der benötigten Module in der Verteilung und gewährleistet zugleich einen umfassenden Schutz des einzelnen Stromkreises.
Die RCB-Schutzschalter von Relpol sind für Stromkreise mit 50/60 Hz und einer Bemessungsspannung von 230 oder 400 V ausgelegt. Der Bemessungsstrom liegt je nach Ausführung zwischen 6 und 40 A.
Ausführungen 1P+N und 3P+N
Die Serie umfasst:
- 1P+N-Ausführungen für 230-V-Installationen,
- 3P+N-Ausführungen für 400-V-Installationen.
Der Bemessungsfehlerstrom kann 30 mA, 100 mA oder 300 mA betragen. Je nach Anwendung sind Ausführungen vom Typ A und Typ AC erhältlich.
Für den Überstromschutz stehen die Auslösecharakteristiken B, C und D zur Verfügung. Dadurch kann der Schutzschalter passend zur Art des geschützten Stromkreises und zu den Eigenschaften der angeschlossenen Verbraucher ausgewählt werden.
Eine Lösung für moderne Verteilungen
RCB-Schutzschalter werden auf einer standardmäßigen DIN-TH35-Schiene montiert. Die Einspeisung kann über Gabel- oder Stiftsammelschienen sowohl von oben als auch von unten erfolgen.
Die Geräte verfügen außerdem über eine Anzeige für die Auslösung durch Fehlerstrom, wodurch sich die Ursache der Abschaltung leichter erkennen lässt. An die Klemmen können Leiter mit einem Querschnitt von 1 bis 25 mm² angeschlossen werden.
Die wichtigsten Merkmale der RCB-Serie:
- Kombination aus Fehlerstrom- und Überstromschutz in einem Gerät,
- Bemessungsspannung 230/400 V,
- Bemessungsstrom 6–40 A,
- Bemessungsfehlerstrom 30, 100 oder 300 mA,
- Ausführungen 1P+N und 3P+N,
- Fehlerstromtyp A oder AC,
- Überstrom-Auslösecharakteristiken B, C und D,
- Kurzschlussausschaltvermögen 6 kA,
- Montage auf DIN-TH35-Schiene.
RCB-Fehlerstrom-Schutzschalter mit Überstromschutz eignen sich überall dort, wo mehrere Schutzfunktionen in einem kompakten Gerät kombiniert werden sollen. Sie können in Wohn-, Gewerbe- und Industrieinstallationen eingesetzt werden.
Die Serie erfüllt die Anforderungen der Norm IEC/EN 61009-1. Weitere Informationen zu diesen Produkten finden Sie HIER.
RCB-Fehlerstrom-Schutzschalter mit Überstromschutz erweitern das modulare Gerätesortiment von Relpol um Lösungen für das sichere und eindeutige Abschalten von Stromkreisen in elektrischen Verteilungen.
