Hochleistungsrelais R50A und R90A
Hochleistungsrelais R50A und R90A
Die Hochstromrelais R50A und R90A sind für Anwendungen in Photovoltaikanlagen, Solarwechselrichtern, AC-Ladegeräten, Stromversorgungen und USV-Systemen konzipiert. Diese Relais bieten einen zuverlässigen Betrieb und eine hohe Lebensdauer. Sie sind für die Leiterplattenmontage geeignet. Es sind Relais mit hohem Schaltstrom, großem Kontaktabstand und Isolationsklasse F: 155 °C. Die Spulenhaltespannung dieser Relais kann auf 50-75% der Spulennennennspannung reduziert werden, was außergewöhnliche Energieeinsparungen ermöglicht.

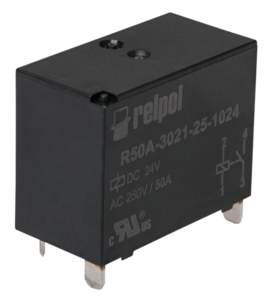

Relais R50A
- Maximaler Schaltstrom: 50 A
- Kontaktabstand: ≥ 2 mm
- DC-Spulen: Isolierung Klasse F (155°C)
- PCB-Montage: Konzipiert für gedruckte Schaltungen
- Anzahl der Kontakte: 1NO
- Kontaktwerkstoff: AgSnO2
- Nennkontaktspannung: 250 V / 277 V AC
- Maximale Schaltleistung in der Kategorie AC1: 13.850 VA
- Einrast-/Rückstellzeit: 20 ms / 10 ms
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Abmessungen: 30,1 x 15,7 x 23,3 mm
-
Betriebstemperaturbereich: -40...+85°C
Laden Sie das Datenblatt herunter
Relais R90A
- Maximaler Schaltstrom: 90 A
- Kontaktabstand: ≥ 4 mm
- DC-Spulen: Isolierung Klasse F (155°C)
- Einhaltung der Normen: IEC 62109, VDE 0126
- Anzahl der Kontakte: 1Z (NO)
- Kontaktwerkstoff: AgSnO2
- Nennkontaktspannung: 1 000 V AC
- aximale Schaltleistung in Kategorie AC1: 100 000 VA
- ON/OFF Zeit: 30 ms / 10 ms
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Abmessungen: 38 x 33 x 36,3 mm
-
Betriebstemperaturbereich: -40...+85°C
Laden Sie das Datenblatt herunter
