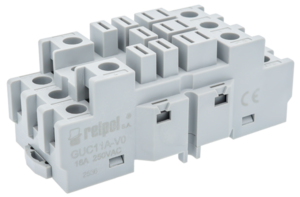

GUC11A-V0 – IP20-Sockel für RUC-Relais zur Montage auf 35-mm-DIN-Schiene mit drei Strompfaden
GUC11A-V0 – IP20-Sockel für RUC-Relais zur Montage auf 35-mm-DIN-Schiene mit drei Strompfaden

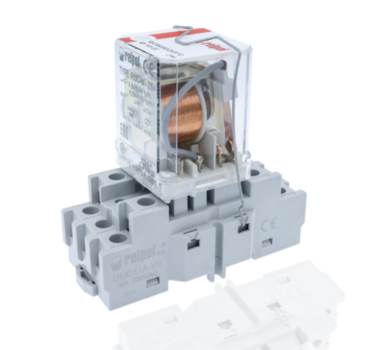

Das Sortiment an RELPOL-Sockeln und Zubehör wurde um den GUC11A-V0 erweitert – einen kompakten Schraubanschluss-Sockel für RUC-Relais (Faston 4,8 × 0,5) sowie RUC-M. Die Lösung bietet drei Strompfade, eine komfortable Montage auf der 35-mm-DIN-Schiene sowie einen breiten Betriebstemperaturbereich und eignet sich dadurch besonders für Anwendungen in der Industrieautomation und in Steuerschränken.
Der GUC11A-V0 ist ein Schraubanschluss-Sockel mit der Schutzart IP20, entwickelt für typische Schaltschrankanwendungen, bei denen eine zuverlässige Verbindung und eine einfache Wartung entscheidend sind.
Wichtigste Merkmale und technische Daten:

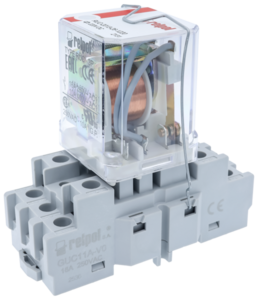

- Kompatibilität: für RUC-Relais (Faston 4,8 × 0,5) sowie RUC-M.
- Strompfade: drei Strompfade (der Verdrahtungsplan ist im Schaltbild des Datenblatts dargestellt).
- Strombelastbarkeit: 16 A bei 250 V AC sowie 10 A bei 400 V AC.
- Spannungsbegrenzung: maximale Schaltspannungen und Relaisspannungen (Spulenspannungen) sind auf 250 V AC/DC begrenzt.
- Montage: auf 35-mm-DIN-Schiene gemäß PN-EN 60715.
- Verdrahtung: max. Leiterquerschnitt 1 × 4 mm²; max. Anzugsdrehmoment der Klemme 0,7 Nm.
- Umgebungstemperatur (Betrieb): −40…+70 °C.
- Abmessungen: 35,4 × 85,6 × 42,6 mm.
Der Sockel wird inklusive Federbügel geliefert, was eine sichere Befestigung des Relais ermöglicht. Als Zubehör sind u. a. ein M-Typ-Modul sowie ein Federbügel vorgesehen.
