Neue Überspannungsableiter für LAN-Ethernet – wirksamer Schutz der Netzwerkinfrastruktur
Neue Überspannungsableiter für LAN-Ethernet – wirksamer Schutz der Netzwerkinfrastruktur

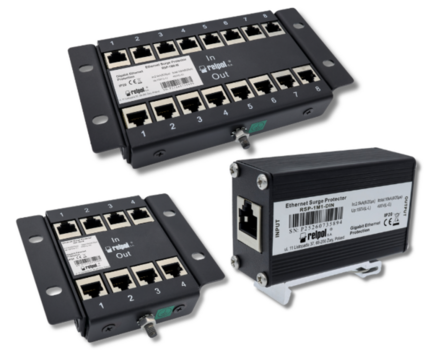

Relpol nimmt eine neue Serie industrieller Überspannungsableiter für LAN-Ethernet in das Angebot auf – RSP-1M. Die Geräte wurden zum Schutz von Gigabit-Ethernet-Endgeräten sowie Systemen der strukturierten Verkabelung vor induzierten Überspannungen und Blitzstoßströmen entwickelt. Die Serie umfasst Ausführungen mit einem, vier und acht Leitungswegen, sodass sich die Lösung an Größe und Architektur der zu schützenden Installation anpassen lässt.

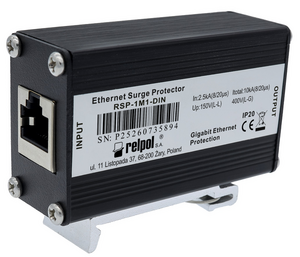

RSP-1M1-DIN
Einkanaliger LAN-Überspannungsableiter, Montage auf DIN-Schiene
Wichtigste Merkmale:
- 1 RJ45-Kanal, Übertragungsgeschwindigkeit 10/100/1000 Mbit/s
- Zweistufiger Schutz: GDT + TVS
- Nennableitstrom (8/20 µs): 2,5 kA
- Maximaler Ableitstrom (8/20 µs): 10 kA
- Stoßstrom (10/350 µs): 1 kA
- Ansprechzeit ≤ 1 ns
- Dämpfung ≤ 3 dB
- Kompatibilität mit CAT5/CAT5E/CAT6/CAT6A bis 250 MHz
- EMI-abgeschirmtes Gehäuse, Erdung über die DIN-Schiene
Anwendung:
Industrielle und gebäudetechnische LAN-Installationen, Automatisierungs-Schaltschränke, Telekommunikations- und IT-Systeme mit Bedarf an modularer Montage.

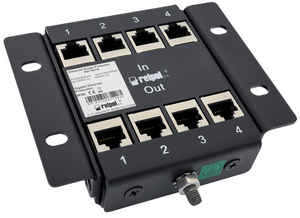

RSP-1M4-W
Vierkanaliger LAN-Überspannungsableiter, Wand- / Schaltschrankmontage
Wichtigste Merkmale:
- 4 RJ45-Kanäle
- Übertragungsgeschwindigkeit 10/100/1000 Mbit/s
- Zweistufiger Schutz: GDT + TVS
- Maximaler Ableitstrom (8/20 µs): 10 kA
- Stoßstrom (10/350 µs): 1 kA
- Ansprechzeit ≤ 1 ns
- Signalverluste ≤ 3 dB
- EMI-abgeschirmtes Gehäuse mit Schraubanschluss zur Erdung
- Konformität mit IEC/EN 61643-21
Anwendung:
Serverschränke, LAN-Verteilerpunkte, industrielle Infrastruktur mit Bedarf an Schutz mehrerer Übertragungswege.

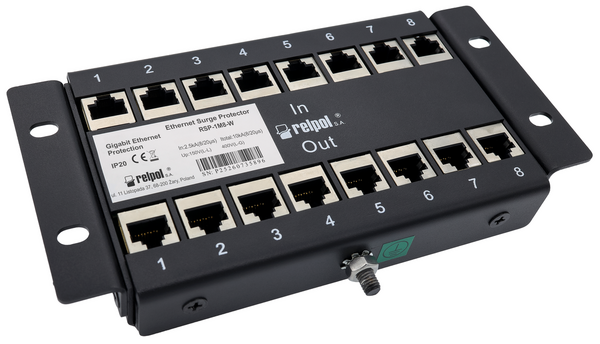

RSP-1M8-W
Achtkanaliger LAN-Überspannungsableiter für umfangreiche Installationen
Wichtigste Merkmale:
- 8 RJ45-Kanäle
- Übertragung 10/100/1000 Mbit/s
- Schutz: GDT + TVS
- Maximaler Ableitstrom (8/20 µs): 10 kA
- Stoßstrom (10/350 µs): 1 kA
- Ansprechzeit ≤ 1 ns
- Dämpfung ≤ 3 dB
- Kompatibilität mit Systemen bis 250 MHz (CAT6/CAT6A)
- Montage in Gebäude- und Serverschränken
Anwendung:
Zentrale Verteilpunkte, industrielle LAN-Netze, umfangreiche Datenübertragungssysteme.
Die Serie RSP-1M stellt eine umfassende Lösung zum Schutz industrieller und gebäudetechnischer LAN-Netze dar. Die hohe Fähigkeit zur Ableitung von Stoßströmen, die sehr kurze Ansprechzeit sowie die geringe Signaldämpfung ermöglichen den Schutz der IT- und Telekommunikationsinfrastruktur ohne Beeinträchtigung der Übertragungsqualität. Unterschiedliche Montagevarianten ermöglichen eine einfache Integration sowohl in neue als auch in modernisierte Installationen.
