Hochleistungsrelais R50A und R90A

, Neuheiten

Hochleistungsrelais R50A und R90A

Die Hochstromrelais R50A und R90A sind für Anwendungen in Photovoltaikanlagen, Solarwechselrichtern, AC-Ladegeräten, Stromversorgungen und USV-Systemen konzipiert. Diese Relais bieten einen zuverlässigen Betrieb und eine hohe Lebensdauer. Sie sind für die Leiterplattenmontage geeignet. Es sind Relais mit hohem Schaltstrom, großem Kontaktabstand und Isolationsklasse F: 155 °C. Die Spulenhaltespannung dieser Relais kann auf 50-75% der Spulennennennspannung reduziert werden, was außergewöhnliche Energieeinsparungen ermöglicht.

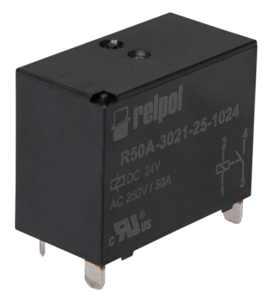

Relais R50A

R50A-3021-25-1024

  • Maximaler Schaltstrom: 50 A
  • Kontaktabstand: ≥ 2 mm
  • DC-Spulen: Isolierung Klasse F (155°C)
  • PCB-Montage: Konzipiert für gedruckte Schaltungen
  • Anzahl der Kontakte: 1NO
  • Kontaktwerkstoff: AgSnO2
  • Nennkontaktspannung: 250 V / 277 V AC
  • Maximale Schaltleistung in der Kategorie AC1: 13.850 VA
  • Einrast-/Rückstellzeit: 20 ms / 10 ms
  • Mechanische Lebensdauer: 1.000.000 Zyklen
  • Abmessungen: 30,1 x 15,7 x 23,3 mm
  • Betriebstemperaturbereich: -40...+85°C
    Laden Sie das Datenblatt herunter

Relais R90A

R90A-3021-25-1024

  • Maximaler Schaltstrom: 90 A
  • Kontaktabstand: ≥ 4 mm
  • DC-Spulen: Isolierung Klasse F (155°C)
  • Einhaltung der Normen: IEC 62109, VDE 0126
  • Anzahl der Kontakte: 1Z (NO)
  • Kontaktwerkstoff: AgSnO2
  • Nennkontaktspannung: 1 000 V AC
  • aximale Schaltleistung in Kategorie AC1: 100 000 VA
  • ON/OFF Zeit: 30 ms / 10 ms
  • Mechanische Lebensdauer: 1.000.000 Zyklen
  • Abmessungen: 38 x 33 x 36,3 mm
  • Betriebstemperaturbereich: -40...+85°C
    Laden Sie das Datenblatt herunter
