Wie wählt man Miniaturrelais für seine Anwendung aus?

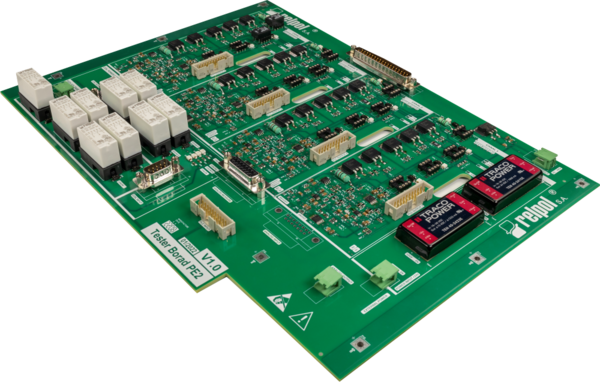

Miniaturrelais sind eine Schlüsselkomponente vieler elektronischer Automatisierungssysteme, insbesondere dort, wo Platzersparnis oder Signalsteuerung von größter Bedeutung sind. Die Auswahl des richtigen Relais für eine bestimmte Anwendung ist jedoch ein Prozess, der die Berücksichtigung vieler Faktoren erfordert, die die Zuverlässigkeit und Effizienz des Gesamtsystems bestimmen. In diesem Material werden wir erörtern, worauf bei der Auswahl von Miniaturrelais zu achten ist, um eine optimale Systemleistung zu gewährleisten.
Wie wichtig sind Spannung und Strom der Relaislast?
Das wichtigste Kriterium für die Auswahl eines Miniaturrelais ist seine Kompatibilität mit den Spannungs- und Stromanforderungen der Anwendung. Die Spannung, die die Relaisspule versorgt, und der Strom, der von den Kontakten geschaltet werden soll, müssen genau bekannt sein. Das Relais muss so ausgewählt werden, dass es mit dem angegebenen Laststrom, der angegebenen Spulenspannung, der Kontaktspannung und anderen in den technischen Daten angegebenen Parametern arbeiten kann. Eine falsche Auswahl dieser Parameter kann zu einer Überhitzung oder Beschädigung des Bauteils führen.
Ein spezielles Relais mit hoher Kontaktspannung ist das Miniatur-Relais RM85 zum Anschluss von erhöhten Spannungen - seine maximale Kontaktspannung beträgt bis zu 480 V AC.
Welche Anzahl und Art von Kontakten sollte das Relais haben?
Ein weiterer wichtiger Aspekt ist die Anzahl und Art der Kontakte. Miniaturrelais sind mit einer Vielzahl von Kontaktkonfigurationen erhältlich - sie können einen oder mehrere Sätze von Kontakten haben und unterscheiden sich darin, ob sie Schließer (NO), Öffner (NC) oder Wechsler (CO) sind - an dieser Stelle sei auf die Basisrelais hingewiesen, die sowohl mit Wechsler- als auch mit (NO)-Kontakten, also geschlossenen Kontakten, erhältlich sind. Beispiele hierfür sind die Relais RM84 und RM85. Je nach der Funktion, die das Relais erfüllen soll, ist die Wahl der geeigneten Kontaktanordnung entscheidend.
Betriebstemperatur und Schutzklasse des Relais
Die Betriebsbedingungen der Anwendung können die Wahl des Relais erheblich beeinflussen. Wenn das Gerät unter rauen Bedingungen wie hohen Temperaturen, Feuchtigkeit oder viel Staub betrieben wird, lohnt es sich, ein Relais mit einer geeigneten Schutzklasse (z. B. IP) zu wählen. Bei Anwendungen, bei denen Vibrationen oder Stöße auftreten können, ist es ebenfalls wichtig, auf die Widerstandsfähigkeit des Relais gegenüber diesen Faktoren zu achten. Eine sehr interessante Lösung ist das 105 °C umgebungstemperaturbeständige Relais Miniatur-relais RM85 105 °C.
Schalthäufigkeit
Relais unterscheiden sich auch in Bezug auf ihre mechanische und elektrische Lebensdauer, d. h. die Anzahl der Zyklen, denen sie standhalten können. Wenn die Anwendung häufiges Schalten erfordert, ist es wichtig, dass das Relais eine hohe Lebenserwartung hat und für solche Bedingungen ausgelegt ist. Relais mit längerer Lebensdauer sind zuverlässiger und müssen seltener ausgetauscht werden, was die Wartungskosten des Systems senken kann.
Größe und Form des Relais
Einer der Hauptvorteile von Miniaturrelais ist ihre geringe Größe, die sie zu einer idealen Wahl für Anwendungen macht, bei denen Platzersparnis entscheidend ist. Vergewissern Sie sich vor dem Kauf eines Relais, dass seine Größe und Form für den Raum, in dem es installiert werden soll, geeignet sind. Die Miniaturisierung darf jedoch nicht auf Kosten der Leistung gehen - das Relais muss den Anforderungen der Anwendung gerecht werden können.
Isolation und Überspannungsfestigkeit
Je nach Anwendung kann auch der Grad der Isolierung und der Überspannungsfestigkeit ein wichtiger Faktor sein. Einige Relais bieten eine hohe Störfestigkeit und galvanische Isolierung, was bei Anwendungen mit hohen Potenzialunterschieden oder bei Empfindlichkeit gegenüber elektrischen Störungen wichtig ist. Wenn ein Relais mit hohem Stoßstrom benötigt wird, empfehlen wir das Einschaltrelais RM85 mit einem Stoßstrom von 80 A. Miniatur-Relais RM85 inrush
Anforderungen an die Relaisspule

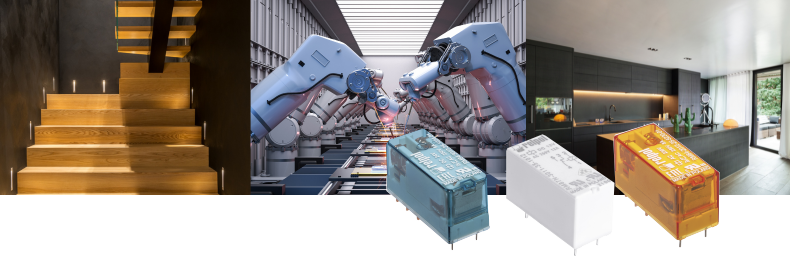

Ein letzter, aber ebenso wichtiger Faktor ist der Typ der Relaisspule. Spulen können entweder mit Gleichstrom (DC) oder mit Wechselstrom (AC) betrieben werden. Zur Überprüfung des Zustands der Kontakte und zur schnellen Unterscheidung der Art des Steuerkreises ist es sehr hilfreich, ein transparentes Relaisgehäuse zu verwenden - orange für eine Wechselstromspule und blau für eine Gleichstromspule. Je nach Spulentyp haben die Relais unterschiedliche Parameter. Es lohnt sich, auf die Betriebsspannung der Spule, ihren Widerstand und den Schaltstrom zu achten. Eine falsche Auswahl der Spulen kann zu einem fehlerhaften Betrieb des Relais führen, was wiederum das Funktionieren des gesamten Systems beeinträchtigt.
Einige Anwendungen erfordern den Einsatz eines Relais mit einer empfindlichen Spule - in solchen Fällen ist das empfindliche Miniatur-relais RM87 sensitive mit einer Belastbarkeit von 10 A und einem maximalen Strom von 20 A die perfekte Lösung.

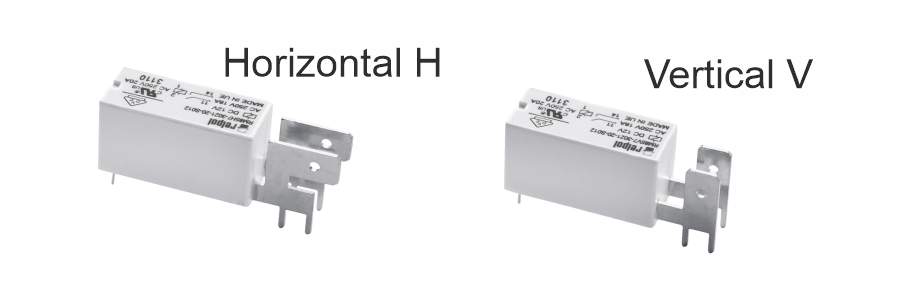

Es gibt Relais für gedruckte Schaltungen mit speziellem Spulenausgang. Es handelt sich um Miniatur-Relais RM85 faston für Flachstecker-Einschubverbindungen mit zwei möglichen Anordnungen: vertikal (V) und horizontal (H).
Bei der Auswahl von Miniaturrelais für eine Anwendung müssen viele technische Faktoren berücksichtigt werden, z. B. Spannung, Stromstärke, Anzahl und Konfiguration der Kontakte sowie Umwelt- und mechanische Bedingungen. Es ist wichtig, dass jeder dieser Aspekte richtig auf die Anforderungen der Anwendung abgestimmt ist, um Zuverlässigkeit und eine lange Lebensdauer des Systems zu gewährleisten. Wenn Sie diese Faktoren berücksichtigen, können Sie sicher sein, dass Ihre Relaisauswahl optimal ist und dass die gesamte Installation reibungslos und ohne Ausfälle funktioniert. Die oben beschriebenen Relais werden mit großer Sorgfalt hergestellt, wie Sie in dem Video „Wie ein Miniaturrelais hergestellt wird“ sehen können. - Siehe
